| Marken | ERHARD |
|---|---|
| Funktion | Auf-/Zu-Armaturen |
| Industrie | Anlagenbau, Energie, Papier- und Zellstoff, Petroleum, Chemie, Pharma, Stahl, Wasser, Abwasser, Zucker, Stärke |
| Anwendung | Papier- und Zellstoffanwendungen, Wasser und Abwasser, Wasserkraft |
| Nenndruck | PN, 10, 16, 25, 40 |
| Betriebstemperatur | Standard Temperatur |
Die Drosselklappen HRD und HRA sind als Zwischenflanschklappe mit zentrischer Klappenscheibe ausgeführt.
Je nach Werkstoffauswahl sind sie für Betriebstemperaturen bis 1050°C ausgeführt. In der Hochtemperaturausführung verfügen sie über ein geschweißtes Zwischenflanschgehäuse bzw. ein einteiliges Gehäuse.
Die Drosselklappen sind für Flansche nach DIN EN 1092-1 oder ASME B16.5 / ASME B16.47 geeignet mit Baulängen nach DIN EN 558-1-R20 sowie ab DN400 nach Werknorm.
Der Anschlussflansch ist für Antriebe nach DIN EN ISO 5211.
Prüfungen nach DIN EN 12266.
SIL Zulassung nach ICE 61508 und ICE 61511
Ausführungen:
HRD durchschlagend (Leckage ca. 1% vom Flächenäquivalent),
HRA metallisch Anschlagend (Leckage ca. 0,5% vom Flächenäquivalent),
HRA mit Dichteinlage (Leckage ca. 0,3% vom Flächenäquivalent),
HRA Metallische Anschlagleiste mit Dichteinlage (Leckage ca. 0,1% vom Flächenäquivalent)
„Die runde Rückstauklappe RR von Orbinox ist eine Gehäuselose Armatur, deren überwiegender Einsatz im Abwasserbereich, der Bewässerung, Wasserkraftwerken und ähnlichen Anwendundungen liegt.
Die runde Rückstauklappe ist Edelstahl mit einer Elastomerdichtung für einen dichten Abschluss ausgeführt.
Die Klappe ist in verschiedenen Abmessungen und für verschiedene Drücke verfügbar.“

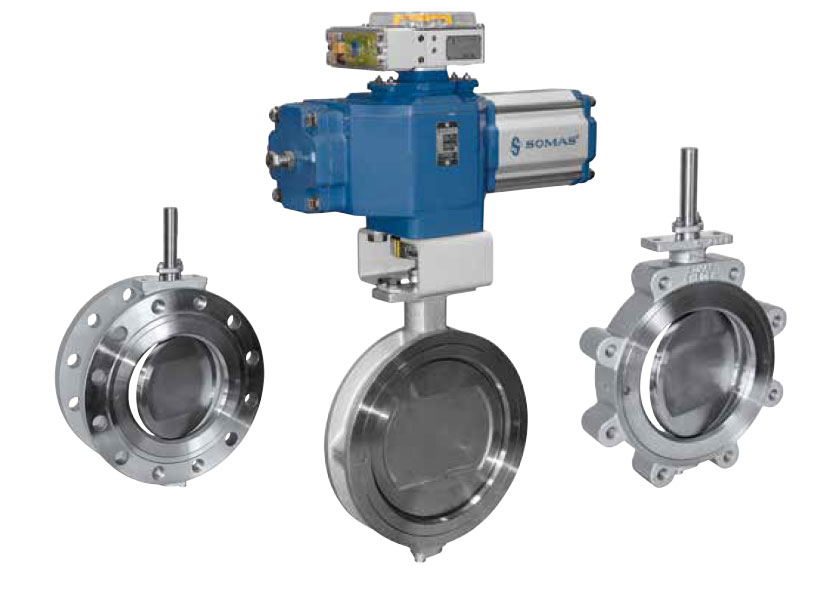

Somas Klappen Typ MTV, MTVG und MTVL sind Auf/Zu-Armaturen und Regelarmaturen, die speziell für Öl- und Gasanwendungen entwickelt wurden und darauf ausgerichtet sind, in einem großen Temperaturbereich zu regeln.
Sie sind im Normalfall metallisch dichtend ausgeführt.
Alle Klappen sind dreifachexzentrisch, und durch das einzigartige Design der Klappenscheibe kann ein massiver Edelstahlsitz verwendet werden. Dieser massive Sitz ist unempfindlich gegen hohe Strömungsgeschwindigkeiten und Temperaturen. Dadurch erreichen wir eine hohe Funktionssicherheit auch bei schwierigen Anwendungen.
Die MTV-Klappe kann als Zwischenflanschklappe oder als Lugtype geliefert werden.
Der Klappentyp MTVG ist eine Zwischenflanschklappe mit 4 Führungsbohrungen.
Die Absperrklappe CST von ChemValve-Schmid ist die weltweit führende, modulare PTFE-ausgekleidete Absperrklappe.
Die PTFE-aussgekleidete Klappe wird nach höchsten Qualitätsstandards für einen sicheren Umgang mit aggressiven Medien hergestellt und ist für den Einsatz mit hochchemischen Medien konzipiert und wird somit in fast allen Industrien eingesetzt.
Durch kugelförmige Konstruktionselemente wird die Reibung reduziert und somit die Standzeit erhöht.
