Worum es sich hier dreht

Unter dem Begriff Kugelhahn versteht man eine Armatur mit eingebauter Kugel, die horizontal mit einer zylindrischen Bohrung versehen ist. Kugelhähne werden hauptsächlich als Absperrarmaturen eingesetzt.

Durch Drehen der Kugel um ihre vertikale Achse kann der Durchfluss einer Flüssigkeit oder eines Gases durch eine Rohrleitung ermöglicht oder gesperrt werden.



Durch die zylindrisch ausgeführte Bohrung verursachen Kugelhähne nur sehr geringe Strömungsverluste. Auch weisen sie eine gewisse Beständigkeit gegen Abrasion auf, wobei bei abrasiven Medien Sonderformen wie Keramikkugelhähne zum Einsatz kommen.

Kugelhähne zeichnen sich durch eine zuverlässige Abdichtung über die gesamte Lebensdauer aus, auch dann, wenn sie längere Zeit nicht benutzt werden. Daher werden sie bevorzugt als Absperrarmatur eingesetzt.

signet
Kugelhähne sind aus Stahl und zahlreichen anderen Materialien verfügbar und erlauben daher den Einsatz für viele verschiedene Anwendungen. Sie sind in Bauweisen mit Flansch, Gewinde oder unterschiedlichen Ausführungen an Schweißenden wie etwa Anschweiß- oder Einschweißenden erhältlich.

Die ruhige Kugel hat was drauf

Der breite Einsatzbereich von Kugelhähnen erklärt sich durch ihre zahlreichen Varianten.

Es finden sich Bauweisen für vollen oder reduzierten Durchgang, mit antistatischer oder ausblassicherer Spindel, weichdichtend oder metallisch dichtend, um nur einige Möglichkeiten zu nennen.

Sie bewähren sich in einer großen Anzahl an Standard- und Sonderformen.

Die Kugel –
ins Rollen gebracht

Die einfache Konstruktion beinhaltet eine schwimmende Kugel, deren exakte Positionierung durch zwei Dichtringe gewährleistet ist. Kugelhähne mit geführter Kugel sind je nach Bauart an einer oder zwei gegenüberliegenden Seiten mit einem Zapfen versehen.

Bei Kugeln mit vollem Durchgang weist die Bohrung denselben Durchmesser auf wie die Rohrleitung, wodurch Strömungsverluste minimiert werden. Hat die Bohrung einen geringeren Durchmesser als die Leitung, so spricht man von einem Kugelhahn mit reduziertem Durchgang.

Spezialanwendung gesucht? Kein Problem!

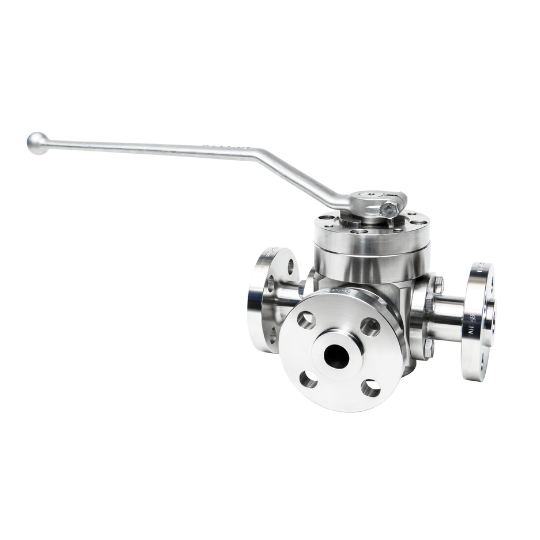

Sonderformen der Kugelhähne, die sogenannten 3-Wege Kugelhähne, sind mit einer T-förmigen oder L-förmigen Bohrung versehen, was die Versorgung eines oder zweier Rohre gleichzeitig möglich macht.

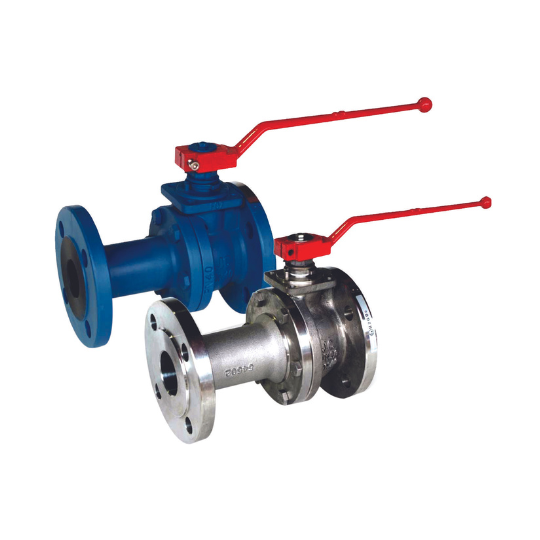

Bei höheren Betriebstemperaturen und feststoffhaltigen Medien kommen metallische Dichtungen zum Einsatz, wohingegen weichdichtende Kugelhähne mit Dichtringen aus Polymeren wie PTFE oder auch Mischungen von PTFE und Grafit oder Eisenpulver ausgestattet sind.

Welche Kugel trifft die Anforderung am besten?

Je nach Anforderung sind unterschiedliche Varianten verfügbar. Bei zahlreichen Anwendungen bieten Kugelhähne deutliche Vorteile gegenüber anderen Armaturen.
